Good day everybody,

Since recently I'm interested in building a small home cockpit of the B747, not too big. I wanted to ask if anyone can maybe share the dimensions of the instrument panel, pedestal and overhead? I would appreciate it very much

Thanks!

[JG]

Here you go,

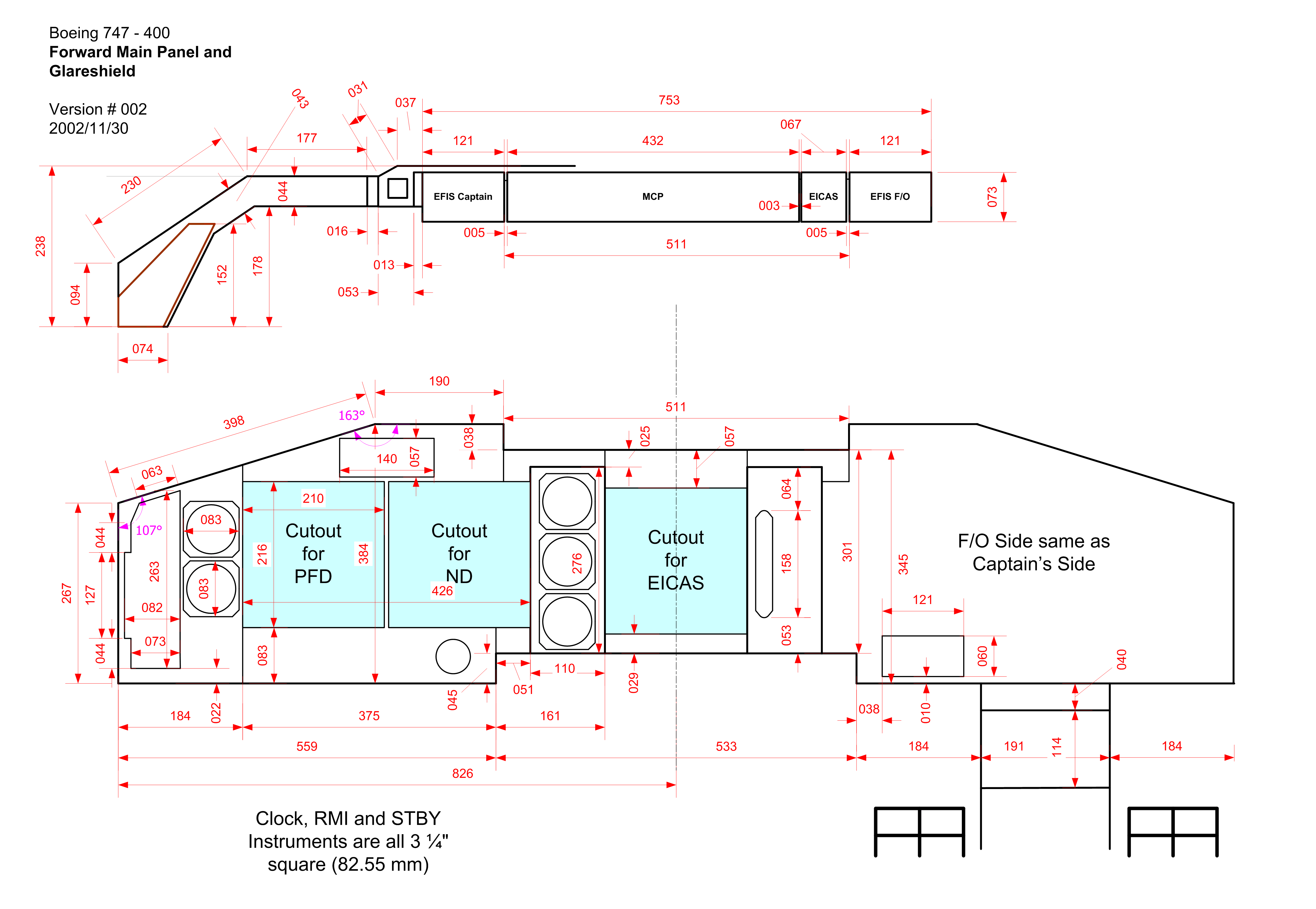

744 Cockpit Measurements
Main Instrument Panel                            1665 wide
Main Instrument Panel tilt                        22 degrees
MCP                                    435 W x 73 H
EICAS                                      67 W x 73 H
EFIS                                    121 W x 73 H
EFIS+MPC+EICAS+EFIS mounted on glare shield                745 W
Pedestal forward of TQ                            484 W
Pedestal TQ width                            375 W
Pedestal aft of TQ                            450 W x 505 H
Radar panel                                145 W x 66 H
Radio panels                                145 W x 66 H
Audio panels                                145 W x 114 H
Transponder panel                            145 W x 57 H
Interphone panel                            145 W x 57 H
CDU                                    150 W x 225 H
Forward Over head panel                        736 W x 619 H
ELT panel                                219 W x 57 H
EEC panel                                219 W x 57 H
IRS panel                                219 W x 48 H
Cockpit Lights panel                            219 W x 57 H
Beacon panel                                219 W x 57 H
Nav Lights panel                            291 W x 57 H
Anti Ice panel                                291 W x 76 H
Capt Audio to ACP panel                        291 W x 95 H
Engine Start panel                            291 W x 86 H
Yaw Damper panel                            219 W x 57 H
Air Conditioner panel                            219 W x 143 H
Cabin pressure panel                            219 W x 76 H
Pneumatics panel                            219 W x 133 H
Hydraulic control panel                            291 W x 124 H
Fuel control panel                            291 W x 124 H
Electrical control panel                            219 W x 222 H
Fire Panel                                291 W x 181 H
Yoke to TQ edge                            337
Yoke to Yoke distance (CENTRE)                    1050
Exterior section at floor reference                    2462 L x 1992 H
Exterior section width at rear or forward quarter glass            2852 W

Cheers J.G.

[boeing747airbusa310]

Wow! Thanks mate for the rich information!
